從某種意義上講，大屏拼接墻的興起是借了“平安城市”建設及3111工程監控需求的東風，而大型集中監控指揮中心與高清晰、高分辨率、多畫面顯示、面積可達上百平方米的大型終端顯示系統，已經成為信息可視化核心基礎設施建設的標志，而大屏拼接墻，也已經成為數字監視器、顯示器的高端競技場。
可以說，大屏幕拼接墻在日常工作、生活中對各種信息的顯示需求越來越大，這些不僅僅促進了大屏幕拼接墻的應用，甚至成為不可或缺的了。簡單地講，大屏幕拼接墻是一種集成顯示系統，比較常用的是投影和LED兩大類。其中，投影目前常用到的有LCD、DLP和LCOS三種技術。使用投影技術的拼接墻價格相對較低，并且畫面的質量和穩定性都比較高，因此性價比最高，是目前拼接墻領域的主流產品。LED拼接墻雖然價格比較高，但因為其耐受日曬和風雨的特點，被廣泛地用于室外進行數字顯示。除此之外，還有LCD液晶和PDP等離子技術。

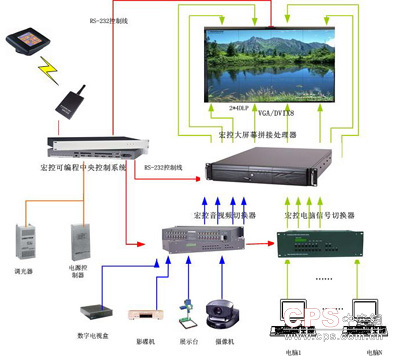

大屏幕拼接顯示系統結構圖
目前，大屏幕拼接系統已廣泛應用于展覽會館、運動場館、新聞中心、電視臺演播廳、氣象臺、火車站、機場、娛樂廣場、軍隊作戰指揮中心、交通指揮系統、公安110指揮系統、電力調度、防汛調度、購物中心、銀行、戶外廣告等。由于每個行業情況不同，應用的方式各有特點。另外，不同類型的拼接墻也都具備各自不同的優勢，同時也有各自的特定需求環境。因此，應用發展中伴隨著產品的發展，未來拼接墻方向發展如何，都與應用密切相關。
拼接屏的市場空間
隨著視頻監控應用的不斷深入和網絡技術、圖像技術的不斷成熟，視頻監控系統正在邁入數字化、網絡化、大型化時代。從第一代的CCTV模擬視頻監控，第二代本地數字存儲業務為主的DVR系統，到目前第三代網絡視頻監控系統，視頻監控從孤立、簡單的小型應用系統逐步過渡到互聯、集成的大型管理系統。龐大的系統架構、復雜的數據業務對監控系統的穩定性、安全性和智能化提出了更多的要求。對大屏幕拼接墻系統，除了上述要求外，對顯示速度、視頻流處理能力、IP信號接入的數量和靈活性，更有特殊的要求，IP視頻監控呼喚智能化、高清化、網絡化的拼接顯示墻。因此，拼接墻可以大大地提高工作效率，如在建筑物的視頻安防監控控制中心，使用拼接墻可以同時顯示多個畫面，從而對各個監視部位的治安狀況一目了然，便于加強安全防范工作。
另外，不同類型的拼接墻也有各自不同的優勢，有各自特定的需求環境。因此，未來拼接墻發展方向都與應用密切相關。總體來講，有以下一些發展趨勢：PCI插卡式的工作原理是通過工控機，利用一塊多屏拼接卡，先將一個完整的視頻圖像分割成mХn個子視頻信號，再將這些子視頻信號分別傳送給拼接幕墻上的各個對應單元，實現大屏幕顯示的目的。但是由于工控機的計算能力有限，目前一臺性能最好的工控機也只能實現4Х4的拼接，限制了拼接的單元數。
外拖拼接控制器又可以稱為大屏幕拼接器或電視墻控制器、電視墻拼接器，其主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元（如背投單元），完成用多個普通視頻單元組成一個大屏幕。它可以支持多種視頻設備的同時接入，達到拼接幕墻的功能要求。之所以稱為外拖，是因為這類拼接幕墻分為兩個獨立的部分，一部分是顯示部分，這可以由普通的背投單元如背投電視機組成；另一部分是拼接控制器，它的功能是實現多個物理輸出組合成一個分辨率疊加后的顯示輸出，使屏幕顯示一幅圖畫。
這種拼接控制器實現方法各異，它可以采用嵌入式，也可以采用插卡式，或者兩種均有。可以簡單地說，它像是畫面分割器，只不過是將之放大后分割而已，所以它一般安裝方便，接線也相對簡單，也沒有很多模塊設備等優點。但缺點也是很明顯的，例如一旦其中某一路發生故障時，很難檢修，各個單元之間色調，行場相位等很難調整，圖像質量差等。
嵌入式拼接幕墻的工作原理是各個拼接單元擁有獨立的視頻處理模塊，通過矩陣將完整的信號輸送到各個單元，并各自進行視頻處理，分割出自己應該顯示的那一部分，并將這一部分信號放大后顯示，實現大屏幕拼接顯示的目的。由于是各自處理，所以拼接的單元數理論上可以是無限的。
因此，PCI插卡式拼接與嵌入式拼接的基本區別在于前者將母信號分割后，必須把每一個子信號都進行放大處理。而后者只將自己應該顯示的那一部分進行放大處理，因此前者的運算量大，分辨率由計算機及對應的PCI卡決定。后者運算量小，分辨率由自身嵌入式處理模塊決定。另外，嵌入式拼接的特點還包括：
（1）易于使用。由于它的軟件是專門為產品開發的，用戶一般無須培訓便能使用。
（2）系統穩定性高。不會受到來自網絡或者計算機系統的各種病毒之類的干擾，因為它的軟件是固化在FLASH中的不可更改。
（3）系統啟動速度快。非嵌入式系統一般就要建筑在Unix或WINDOWS上才能實現它的功能，這樣系統就必須先啟動后才能運行拼接方面的程序，整機啟動要慢很多。
（4）成本低。嵌入式系統的軟件必須自己開發，非嵌入式系統需要購買WINDOWS等操作系統，價格不菲。
（5）結構緊湊。雖然目前市場上應用還是以比較傳統的PCI插卡式拼接為主，做這方面的廠家也比較多，但是嵌入式拼接優勢明顯，發展趨勢明朗。
PDP等離子大屏幕拼接結構圖
可以說，LCD是絕對的后起之秀。拼接系統的顯示單元按其工作原理比較常見的有：CRT（陰極射線管）、LCD（液晶）、PDP（等離子）、DLP（數碼微鏡）等。CRT由紅極一時走向末落，早已成明日黃花；DLP背投拼接系統目前為主流產品，占據著大半壁江山；后起之秀LCD近年來發展速度明顯。
[NextPage]
技術的發展，需求的增強，CRT早已不能滿足用戶的需要，目前已基本退出市場。DLP具有圖像清晰度、亮度、色彩、可視角度俱佳的特點，是市場上應用最多的一種技術。另外，由于DLP拼接幕墻使用投影方式，因此其拼接縫隙可以做得很小（3.5mm），但由于其畫面亮度的不均勻性，導致整幅畫面在拼接邊緣亮度較低，而每個單元中心部分亮度較高，因此在一定程度上也影響了拼接幕墻的觀感。
LCD拼接幕墻采用液晶屏作為拼接單元是繼CRT幕墻、DLP幕墻、PDP幕墻之后出現的一種幕墻技術，其高達5～8萬小時的使用壽命、具有質量穩定、維護費用低的特點，如果對拼縫沒有非常嚴格要求，LCD可以稱得上是目前最佳性價比的幕墻。從目前國內外使用情況來看，所有高端幕墻系統均已采用LCD拼接幕墻，隨著技術的進一步成熟，將來LCD幕墻市場將一片光明。
多元化發展
各種類型的拼接墻是不同的技術在進行競賽。可以看到，在小尺寸監控方面LCD液晶拼接墻將成為未來的主流，大尺寸方面DLP仍是以后的發展方向。
從全球市場角度看，拼接墻技術發展也越來越趨向于專業化、系統化和全方位的解決方案。據不完全統計，全球拼接墻市場的需求近兩年都保持了每年30~50%的遞增，其中，以亞洲、中國市場尤為突出。
從應用市場角度看，計算機技術、互聯網技術、視頻監控技術的發展，使拼接墻的用戶群體從專業的控制室，如：電力、電信、金融等行業，向著城市軌道交通、城市管理、能源、環保等與政府、民生息息相關的大眾監控市場發展，同時，像生產監控、物流監控、高速公路監控、城市治安監控等以視頻監控為主的應用，也在 GIS、GPS廣泛應用和IP視頻技術不斷發展的今天，不斷地推動著新的拼接墻應用需求。VTRON系統初期涉足了電力、電信、公安交警等十幾個行業，到今天全面覆蓋了平安城市、數字城管、城市軌道交通、環保、鐵路、煤炭、航空港、港口、水利、水務等三十多個領域，市場態勢呈現了前所未有的好勢頭。
未來拼接墻將可實現網絡化，功能將進一步增強，其既可以進行終端顯示，又可增加某些實用功能，實現家庭消費。目前一種無縫邊緣拼接顯示技術，正逐步成為適應這一追求的一種解決方法。據悉，在融合拼接采用整幅屏幕，消除了傳統拼接存在的屏幕間的物理縫隙，從而使得屏幕顯示圖像整幅保持完整完美。
如何看待拼接墻技術的不斷發展和趨勢
DLP拼接墻技術隨著市場的需求越來越大，應用越來越廣泛，進入市場的制造廠家也越來越多。縱觀DLP拼接墻技術的發展，首先有賴于TI公司本身DLP技術的發展。如何向客戶傳遞更具震撼效果的圖像和視覺體驗，是投影產品研發的重要任務之一，其中，色彩是圖像的生命力。
目前大屏幕拼接墻系統市場上除了DLP顯示技術外，還有LCD液晶產品和PDP等離子技術，DLP背投技術以其畫面色彩還原性好、全年不間斷、環保無輻射、安全靈活應用等特性，近期內，必將仍然占領著市場的主導地位。
DLP進入專業的控制室市場已經十多年，在顯示技術上有著領先的優勢。近年推出的“極致色彩”技術，更使得顯示畫面的還原及色彩表現提升了一大步，為廣大客戶所認同與接受。拼接墻市場對網絡化、數字化、高分辨率、高清晰的產品需求越來越大。VTRON近年推出的SXGA+顯示單元、XLAN系統、主從分布式處理器，都是業內領先的產品和系統，順應了市場發展的趨勢。
如何看待中國的拼接墻發展方向
雖然受到美國金融風暴影響，但中國的經濟建設，仍將保持較快速度的發展。隨著2008年北京奧運、2010年上海世博會、2010廣州亞運會召開，無論是城市建設、公共設施建設、場館建設、社會治安監控建設，都將有較大的資金投入。而這些項目的開展，必然拉動了相應的監控系統投入。
VTRON為快速相應市場需求在技術上做好了充足的準備， 隨時有能力從捕捉到市場的需求中，把握機會上市新產品。VTRON目前已經具備全方位的、覆蓋高、中、低端市場的產品；在“Control Room ”專業市場的數字拼接墻產品和圍繞“可視化信息交互”應用的IDB產品，更大地滿足了不同市場的“可視信息溝通”的需求。
LCD將成大屏幕拼接墻系統市場主流
目前，DLP(背投)、LCD(液晶)及PDP(等離子)是大屏幕拼接墻行業三大主流技術。DLP依靠其大尺寸無縫拼接技術以及成本優勢一直稱霸大屏幕拼接系統領域；PDP由歐麗安獨家壟斷，受限于產業規模及成本劣勢，競爭力局限在部分細分市場；LCD技術在2009年突破了“拼接縫寬”這一影響發展的“致命”因素后，獲得快速成長，市場份額達21%，已經對DLP的霸主地位形成強有力挑戰。
液晶拼接墻原理圖
從PDP技術方面來看，2005年歐麗安的PDP拼接技術首次問世，憑借著機身薄、拼縫小、壽命長等特點，被廣泛應用在電力、煤炭、水利、教育等行業，目前PDP拼接屏技術由歐麗安獨家壟斷，國內市場采用全國總代模式。但受限于整體PDP產業的凋零及其相對較高的成本，其市場占有率一直維持在10%左右。近年來隨著人們對大尺寸、無灼燒等技術需求的加強以及其他顯示技術的沖擊，PDP拼接系統的市場份額逐步下滑，2009年的工程成交量僅占總體市場的9%，隨著LCD的興起，2010年這一比重或?qū)⑦M一步下滑。
在DLP技術方面，近幾年來，DLP拼接系統依靠成熟的技術一直獨占鰲頭，其大尺寸、拼縫小、能夠長時間顯示靜態圖像等一系列優點吸引著眾多用戶。DLP拼接系統2009年占據64%的市場份額。但是，隨著LCD技術興起后，這一優勢地位正在逐漸減弱。
LCD技術具有厚度薄、能耗低、壽命長、可無限拼接等優勢，可以根據空間和客戶需求打造個性化的拼接方式。得益于技術和產業鏈上的巨大優勢，2009年LCD拼接系統的市場占有率上升至21%。目前威創等DLP拼接系統龍頭廠商也已開始向DLP、LCD雙線發展。
與DLP小于2毫米的拼接縫隙相比，LCD最大的劣勢就在于拼接縫大，但隨著LCD產品技術不斷升級，尤其是2009年上半年三星實現整機6.7毫米的雙邊拼接縫技術問世，使得LCD拼接技術顯著提升，擴大了產品的應用領域。同時，液晶拼接產品3毫米雙邊厚度顯示單元的量產也已被提上日程，預計2010年下半年進入市場。同時，LCD具有壽命長，可達到6萬小時以上；厚度薄，占地面積小，更容易安裝及維護；畫面顯示效果好等優勢。
經過多年的發展經驗和技術積累，大屏幕數字拼接墻行業在中國的發展變得越發成熟起來，隨著整個行業的不斷完善，消費者和企業也變得理性起來，隨著科學技術的不斷發展，大屏幕拼接墻的技術水平會越來越成熟，成本會大大降低，應用的前景也會更加寬廣。據有關研究，到2015年，LCD的市場份額將由現在的21%上升到近50%，成為市場的主流技術。
